Spark

Spark 是一个基于内存的分布式计算引擎。相比于Hadoop自带的MapReduce计算框架，Spark优势明显。 Spark一方面提供了更加灵活丰富的数据操作方式，有些需要分解成几轮 MapReduce作业的操作，可以在 Spark里一轮实现; 另一方面，每轮的计算结果都可以分布式地存放在内存中，下一轮作业直接从内存中读取数据，节省大量磁盘IO开销。

• ResourceManger：处理客户端请求、启动和监控ApplicationMaster、监控NodeManager、资源的分配与调度
• NodeManger：管理单个节点上的资源、处理来自ResourceManager的命令、处理来自ApplicationMaster的命令
• ApplicationMaster：为应用程序申请资源

• Application：用户自己写的Spark应用程序，批处理作业的集合。Application的main方法为应用程序的入口，用户通过Spark的API，定义了RDD和对RDD的操作
• SparkContext：Spark最重要的API，用户逻辑与Spark集群主要的交互接口。
• Driver：主控进程。SparkContext运行在其中，负责产生DAG，提交Job，转化Task。
• Executor：负责执行Task，并将结果返回给Driver，同时也提供缓存的RDD的功能

• yarn-client模式driver端在本地，可以与集群进行调度和通讯，进行交互式作业。但如果作业很多则会造成client端压力很大。
• yarn-cluster模式driver运行在AM中，client提交完作业就可以关掉了，但无法进行交互式作业。

• 词法与语法分析：使用 ANTLR 等工具将输入的 SQL 字符串转换成抽象语法树（AST，即未解析的逻辑计划 Unresolved Logical Plan）。
• 检查元数据：利用 SessionCatalog 结合元数据信息（如 Hive MetaStore 或内存中的表结构），对 AST 中的表名、字段名、函数名进行绑定和有效性校验，生成已解析的逻辑计划（Analyzed Logical Plan）。

• 规则优化：Catalyst 优化器内置了大量的优化规则（Rule-based Optimization），如谓词下推（Predicate Pushdown）、列裁剪（Column Pruning）、常量折叠（Constant Folding）等。

• 代价优化：基于统计信息（Cost-based Optimization, CBO）评估不同的执行路径，调整连接顺序或选择更优的 Join 策略，最终输出优化的逻辑计划（Optimized Logical Plan）。

• 生成物理计划：将优化后的逻辑计划转换成一个或多个物理计划（Physical Plan），并通过贪心算法或 Cost 模型选择代价最低的物理执行策略（例如选择 BroadcastHashJoin 还是 SortMergeJoin）。
• 准备执行：对物理算子进行进一步处理，比如插入必要的 Shuffle 算子（Exchange）或行列转换操作。

Exchange算子是实现数据并行化的重要算子，用于解决数据分布（Distribution）相关问题。继承它的子类有两种：

- BroadcastExchange：广播操作。

- ShuffleExchange：通过shuffle进行重分区。

• 生成 Java 字节码：利用 Spark 的 Whole-Stage Code Generation（全阶段代码生成）技术，将整个物理计划编译成高效的 Java 字节码。
• 转为 RDD 执行：把编译好的代码包装在 RDD 的算子中，直接提交给底层的 Spark Core 调度运行，从而避开传统的解释执行开销，大幅提升计算性能。

RDD（弹性分布式数据集） 是 Spark 的基石，可以理解为一个分布在多台机器上的、只读的数据集合。

• 分区（Partition）：数据被切成多个分区散落在不同节点，分区是并行计算的最小单位。
• 不可变：RDD 一旦创建就不能修改，任何转换都是生成一个新的 RDD。
• 血缘（Lineage）：每个 RDD 都记得自己是怎么从上一个 RDD 算出来的。某个分区的数据丢了，不需要重算全部，顺着血缘把那个分区重新算一遍就行——这就是「弹性」的含义，也是 Spark 容错的核心机制。

1. Transformation 算子：通常用来将RDD内的元素进行转换，并返回一个新的RDD，它们只搭建管道，不执行计算

• map(func)：对 RDD 中的每个元素应用一次函数，返回新 RDD。
• filter(func)：过滤掉不符合条件的元素，返回新 RDD。
• flatMap(func)：类似 map，但每个输入元素可以映射为 0 或多个输出元素。
• reduceByKey(func)：针对 Key-Value 类型的数据，按照相同的 Key 来进行聚合。
• groupByKey()：将 Key-Value 类型的数据按照 Key 进行分组。

2. Action 算子（行动）：它们会触发真正的任务调度与运算：

• collect()：将 RDD 的所有元素拉取到 Driver 端内存中，形成一个普通集合。
• count()：返回 RDD 中元素的总个数。
• reduce(func)：在驱动程序中对数据集中的元素进行聚合计算。
• first()：返回 RDD 中的第一个元素。
• saveAsTextFile(path)：将数据集中的元素保存到文本文件或 HDFS 中。

Stage 怎么切分，取决于依赖类型：

• 窄依赖：父 RDD 的每个分区最多被一个子分区使用（如 map、filter）。不需要跨节点传数据，可以在同一个 Stage 里连续执行。
• 宽依赖：父 RDD 的一个分区被多个子分区使用（如 groupByKey、join）。必须做 Shuffle，因此成为 Stage 的分界线。

所以一句话：遇到宽依赖就断开，切出一个新 Stage。Stage 越多意味着 Shuffle 越多，调优的方向往往就是想办法减少宽依赖。

Driver 是 Spark 应用的大脑。它负责：

• 解析 SQL / 代码，生成执行计划
• 划分 Job、Stage、Task
• 向集群申请资源
• 调度 Task 到 Executor 上执行
• 收集任务状态和部分结果

Executor 是真正干活的进程。它负责：

• 执行 Driver 分配过来的 Task
• 缓存数据
• Shuffle 读写
• 向 Driver 汇报状态

Core 决定 Executor 的并发能力。一般来说：1 个 core 同一时间通常跑 1 个 task，例如：

• executor-cores = 4
• num-executors = 10
• 那么总并发 Task 数大约是：4 \* 10 = 40

Task 是 Spark 最小执行单元。

• 一个 Stage 会被拆成多个 Task，通常和分区数对应。
• 一个 partition 通常对应一个 task，如果某个 Stage 有 200 个分区，就会有约 200 个 Task。

队列 是集群资源池，比如 Yarn 队列。队列决定你的 Spark 应用最多能拿到多少：

• CPU
• Memory
• Executor 数
• 并发资源

所以队列是上限，Spark 参数是在这个上限内分配资源。

CPU ≈ executor 数 \* executor cores

Memory ≈ executor 数 \* executor memory

并发 task 数 ≈ executor 数 \* executor cores

• spark.driver.memory=12G：driver的堆内存
• spark.driver.cores：driver的core数
• spark.driver.memoryOverhead=6144：driver的堆外内存

• spark.executor.memory=8G：每个executor的堆内存大小。风神默认5g。
• spark.executor.cores=4：每个executor的核数，默认1个core运行1个task。风神默认3个
• spark.executor.memoryOverhead=6144：每个executor的堆外内存，默认取max(384MB，spark.executor.memory \*0.1），dorado默认6G，风神默认3G

• spark.dynamicAllocation.enabled=true，开启参数
• spark.dynamicAllocation.minExecutors=5，executor最小申请个数
• spark.dynamicAllocation.maxExecutors=900，executor最大申请个数
• spark.dynamicAllocation.initialExecutors=5，初始申请executor个数,默认等于minExecutors
• spark.dynamicAllocation.executorIdleTimeout=120s，一个executor空闲超过该参数时,自动释放资源
• spark.dynamicAllocation.schedulerBacklogTimeout(默认1秒)，如果有task pending超过该参数，开启资源申请
• spark.dynamicAllocation.sustainedSchedulerBacklogTimeout(默认等于上面的参数)，当pending task存在以后，每隔该参数进行一个资源的申请(如果资源有，会以1、2、4、8指数的申请)
• spark.shuffle.service.enabled=true，在不删除由executors产生的shuffle文件的情况下删除executors

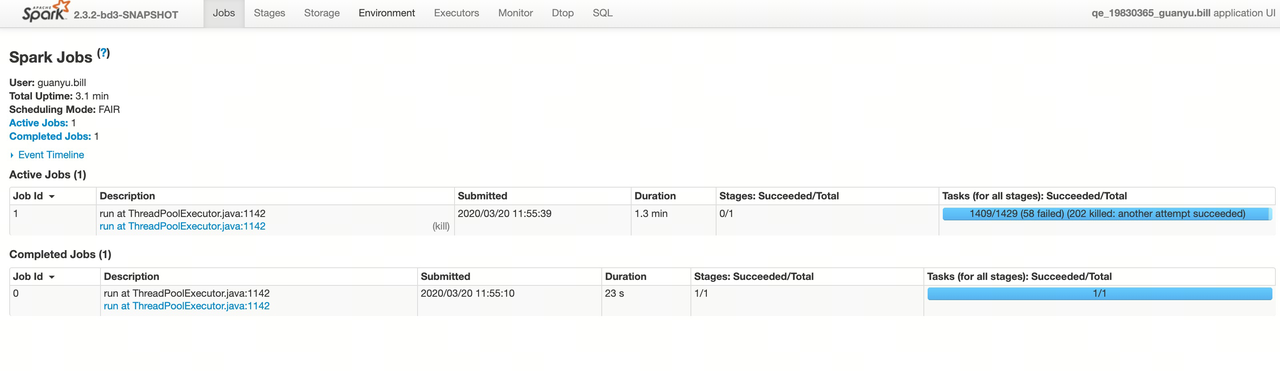

在浏览器中打开tracking URL后，默认进入Jobs页。Jobs展示的是整个spark应用任务的job整体信息：

• User: spark任务提交的用户，用以进行权限控制与资源分配。
• Total Uptime: spark application总的运行时间，从appmaster开始运行到结束的整体时间。
• Scheduling Mode: application中task任务的调度策略，由参数spark.scheduler.mode来设置，可选的参数有FAIR和FIFO，我司默认是FAIR。这与yarn的资源调度策略的层级不同，yarn的资源调度是针对集群中不同application间的，而spark scheduler mode则是针对application内部task set级别的资源分配。yarn 的FAIR模型是一种公平模型，相当于每个任务轮换使用资源等，这样能使的小job能很快执行，而不用等大job完成才执行了。
• Completed Jobs: 已完成Job的基本信息，如想查看某一个Job的详细情况，可点击对应Job进行查看。
• Active Jobs: 正在运行的Job的基本信息。
• Event Timeline: 在application应用运行期间，Job和Exector的增加和删除事件进行图形化的展现。这个就是用来表示调度job何时启动何时结束，以及Excutor何时加入何时移除。我们可以很方便看到哪些job已经运行完成，使用了多少Excutor，哪些正在运行。

Job默认都是串行提交运行的，如果Job间没有依赖，可以使用多线程并行提交Job，实现Job并发。

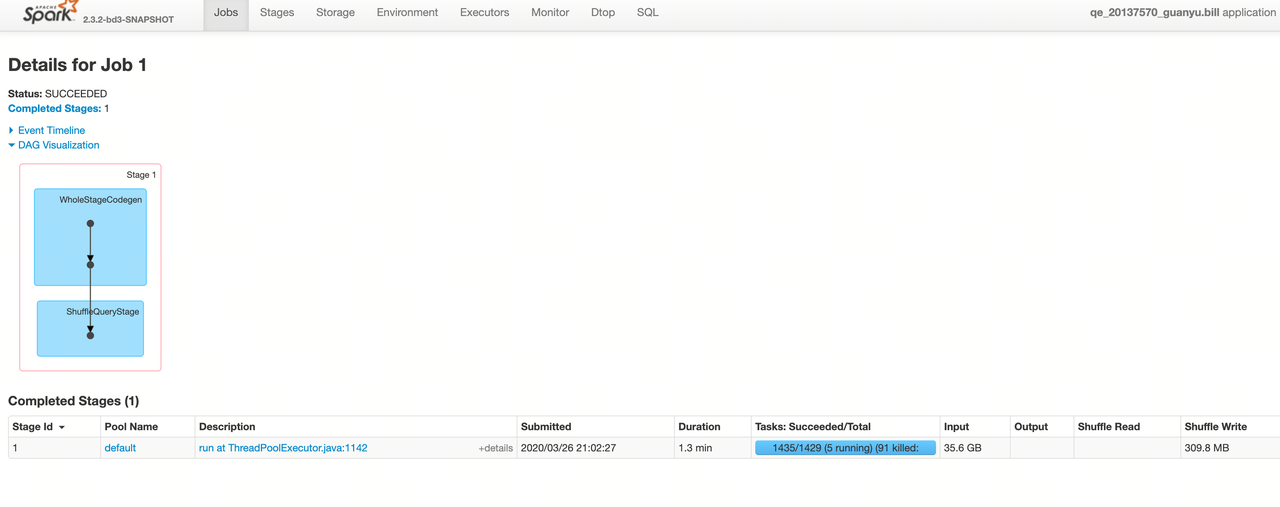

在Jobs页面点击进入某个Job之后，可以查看某一Job的详细信息：

• Status: 展示Job的当前状态信息。
• Active Stages: 正在运行的stages信息，点击某个stage可进入查看具体的stage信息。
• Pending Stages: 排队的stages信息，根据解析的DAG图stage可并发提交运行，而有依赖的stage未运行完时则处于等待队列中。
• Completed Stages: 已经完成的stages信息。
• Event Timeline: 展示当前Job运行期间stage的提交与结束、Executor的加入与退出等事件信息。
• DAG Visualization: 当前Job所包含的所有stage信息（stage中包含的明细的tranformation操作），以及各stage间的DAG依赖图。DAG也是一种调度模型，在spark的作业调度中，有很多作业存在依赖关系，所以没有依赖关系的作业可以并行执行，有依赖的作业不能并行执行

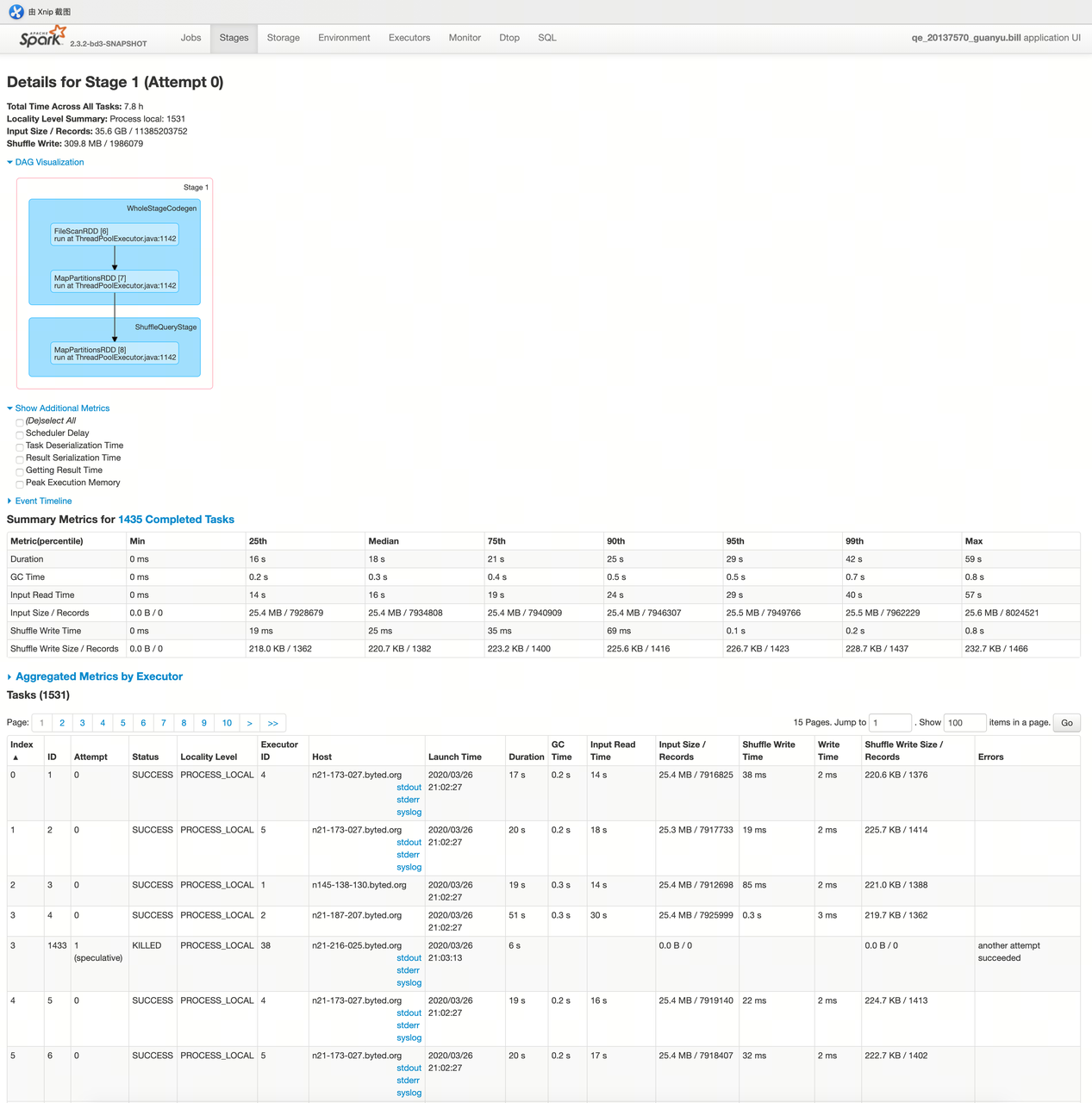

在Job Detail页点击进入某个stage后，可以查看某一stage的详细信息：

• Total time across all tasks: 当前stage中所有task花费的时间和。

• Locality Level Summary: 不同本地化级别下的任务数，本地化级别是指数据与计算间的关系。

• Input Size/Records: 输入的数据字节数大小/记录条数。这里可以通过参数控制任务初始并行度。

• Output Size / Records: 输出的数据字节数大小/记录条数。

• Shuffle Write: 为下一个依赖的stage提供输入数据，shuffle过程中通过网络传输的数据字节数/记录条数。应该尽量减少shuffle的数据量及其操作次数，这是spark任务优化的一条基本原则。

• Shuffle read：总的shuffle字节数，包括本地节点和远程节点的数据

• DAG Visualization: 当前stage中包含的详细的tranformation操作流程图。

• Show Additional Metrics：显示额外的一些指标。鼠标移上去会有相应的解释。

• Event Timeline: 清楚地展示在每个Executor上各个task的各个阶段的时间统计信息，可以清楚地看到task任务时间是否有明显倾斜，以及倾斜的时间主要是属于哪个阶段，从而有针对性的进行优化。

• Summary Metrics for XXX Completed Tasks：已完成的Task的指标摘要。

• Duration：task持续时间
• GC Time：task gc消耗时间
• Output Write Time：输出写时间
• Output Size/ Records ： 输出数量大小，条数。
• Shuffle HDFS Read Time： shuffle中间结果从hdfs读取时间
• Shuffle Read Size/Records: shuffle 读入数据大小/条数
• Shuffle Spill Time: shuffle 中间结果溢写时间。
• Shuffle spill （memory）：shuffle 溢写使用的内存大小。
• Shuffle spill （disk）：shuffle 溢写使用的硬盘大小。

• Aggregated Metrics by Executor: 汇总指标。将task运行的指标信息按executor做聚合后的统计信息，并可查看某个Excutor上任务运行的日志信息。这里可以看到executor完成task的情况，读入的数据量，shuffle write、shuffle read 数据量，根据这些指标判断节点是否健康。

• Tasks: 当前stage中所有任务运行的明细信息。右边部分都是需要关注的点。

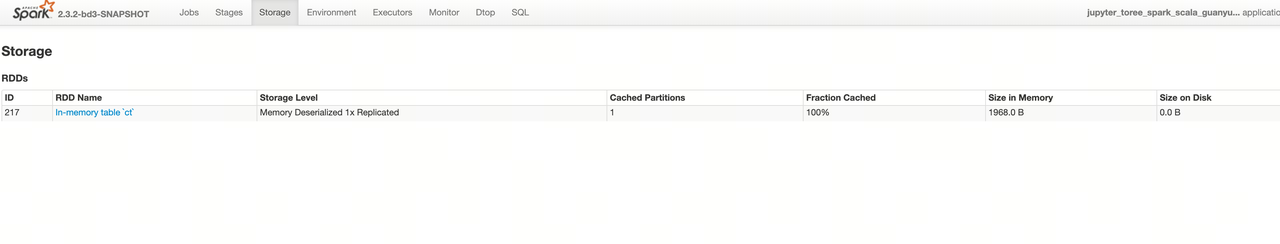

storage页面能看出application当前使用的缓存情况，可以看到有哪些RDD被缓存了，以及占用的内存资源。如果job在执行时持久化（persist）/缓存（cache）了一个RDD，那么RDD的信息可以在这个选项卡中查看。

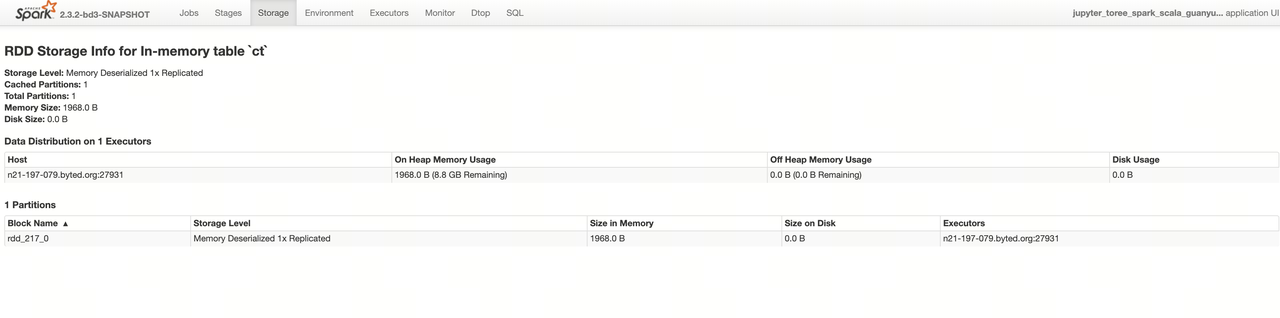

点击某个RDD即可查看该RDD缓存的详细信息，包括缓存在哪个Executor中，使用的block情况，RDD上分区（partitions）的信息以及存储RDD的主机的地址。

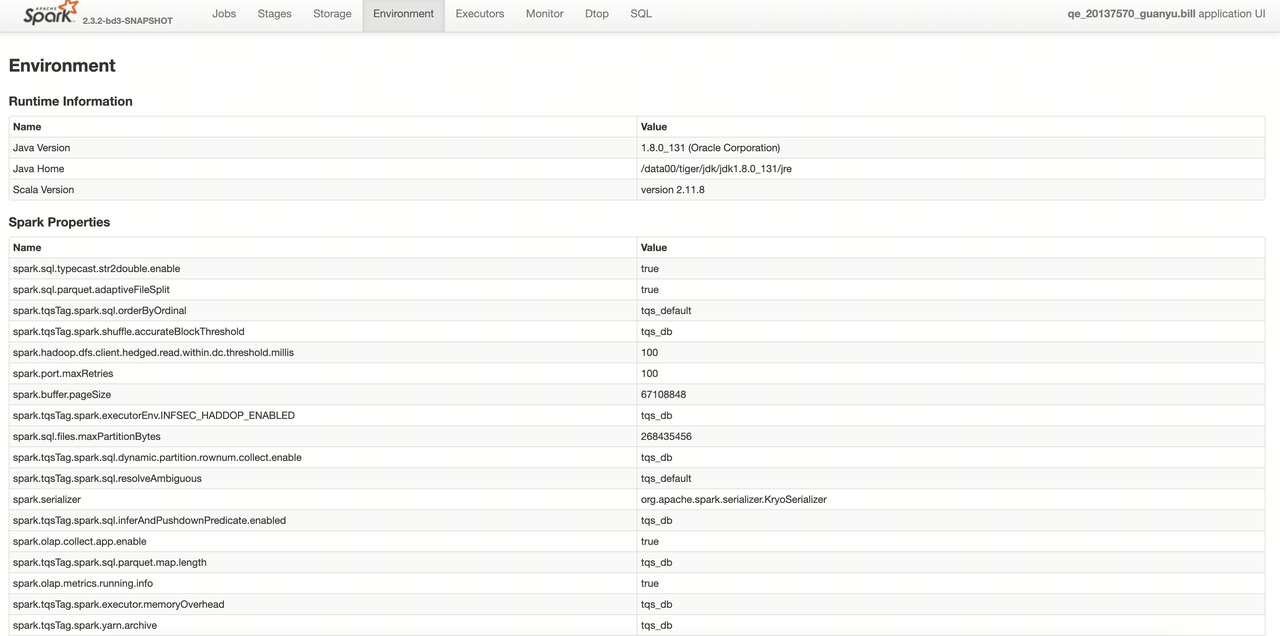

Environment选项卡提供有关Spark应用程序（或SparkContext）中使用的各种属性和环境变量的信息。用户可以通过这个选项卡得到非常有用的各种Spark属性信息，而不用去翻找属性配置文件。通过平台工具提交任务时，其默认参数配置可以在这里查找。

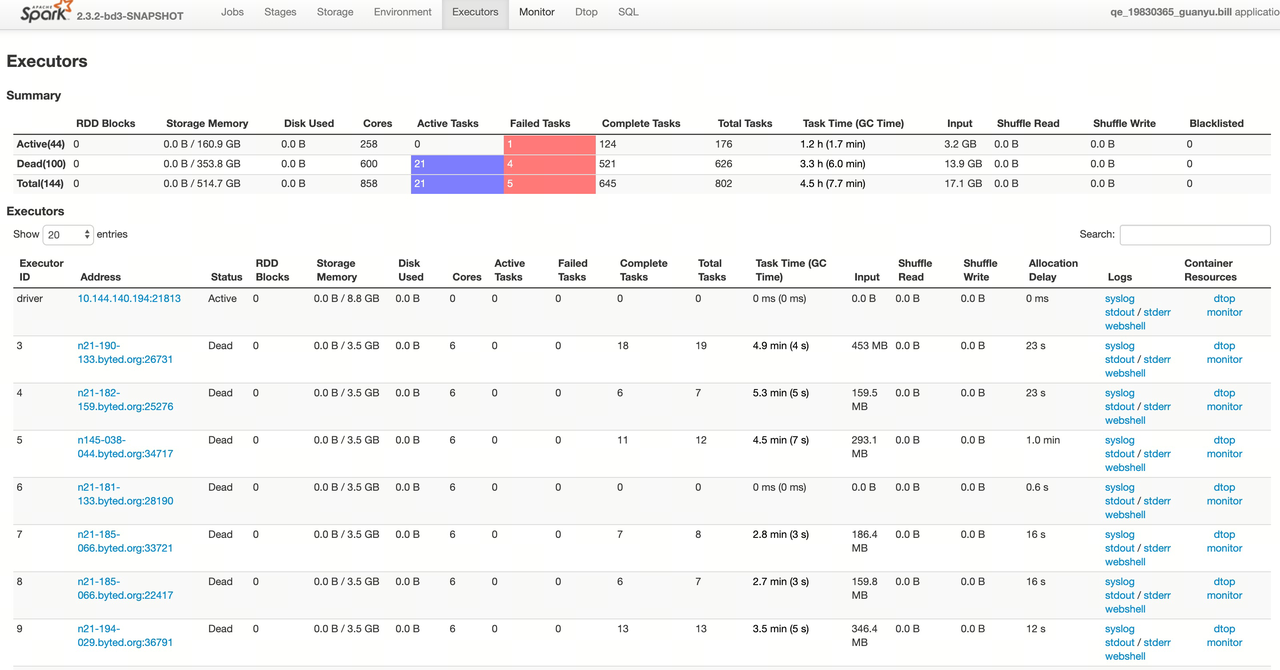

Executors选项卡提供了关于内存、CPU核和其他被Executors使用的资源的信息。这些信息在Executor级别和汇总级别都可以获取到。一方面通过它可以看出来每个excutor是否发生了数据倾斜，另一方面可以具体分析目前的应用是否产生了大量的shuffle，是否可以通过增加并行度来减少shuffle的数据量。

• Summary: 该application运行过程中使用Executor的统计信息。
• Executors: 每个Excutor的详细信息（包含driver），可以点击查看某个Executor中任务运行的详细日志。

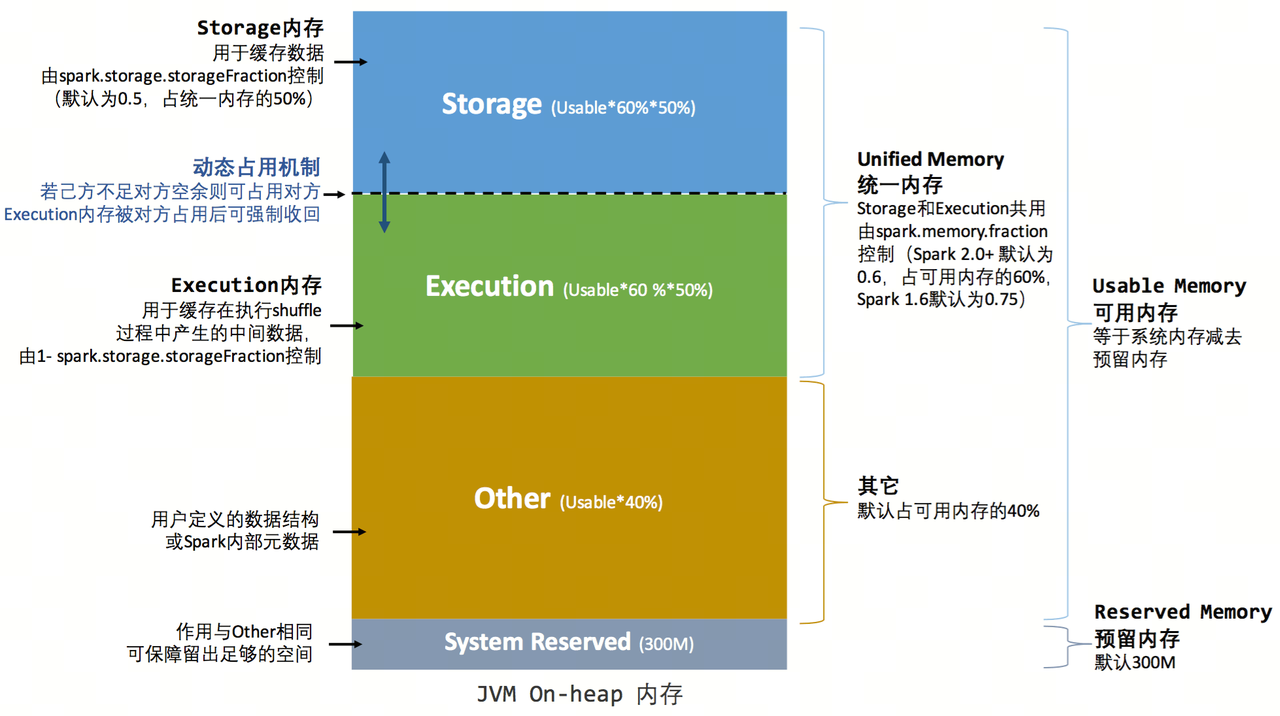

六、Spark内存

• spark.memory.fraction=0.6 统一内存占比。在shuffle很重、内存很大的情况下可以适当调大该参数。
